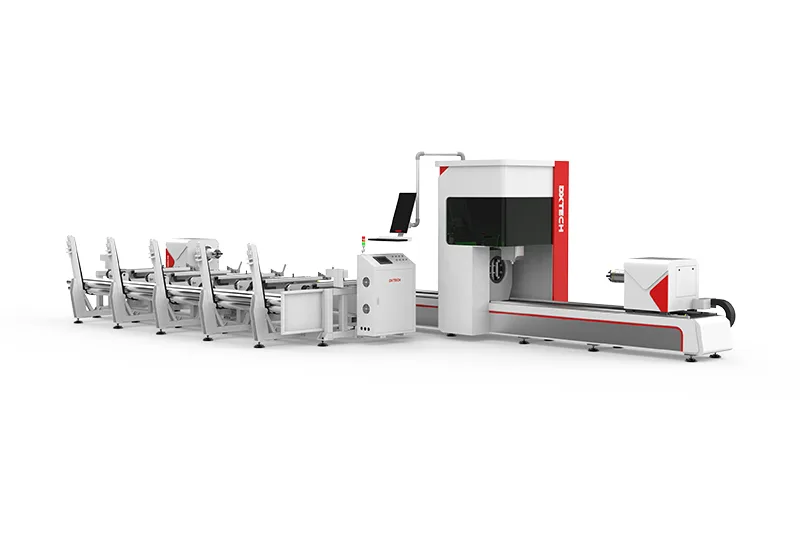

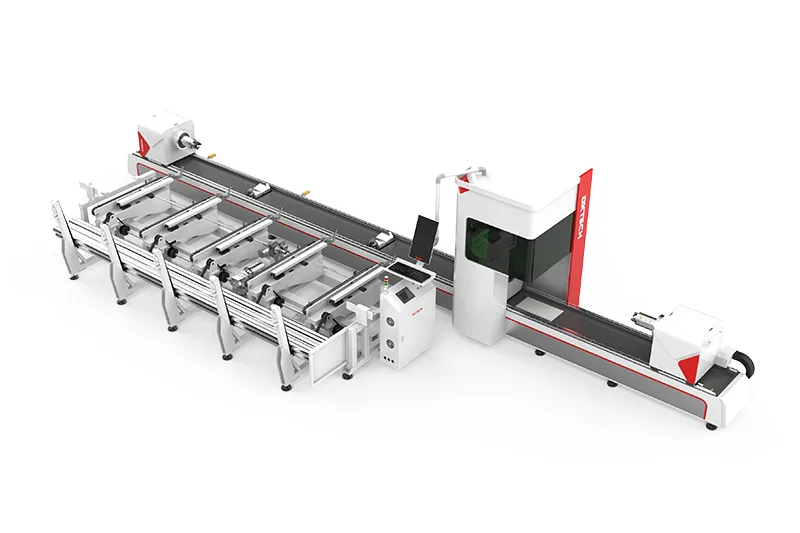

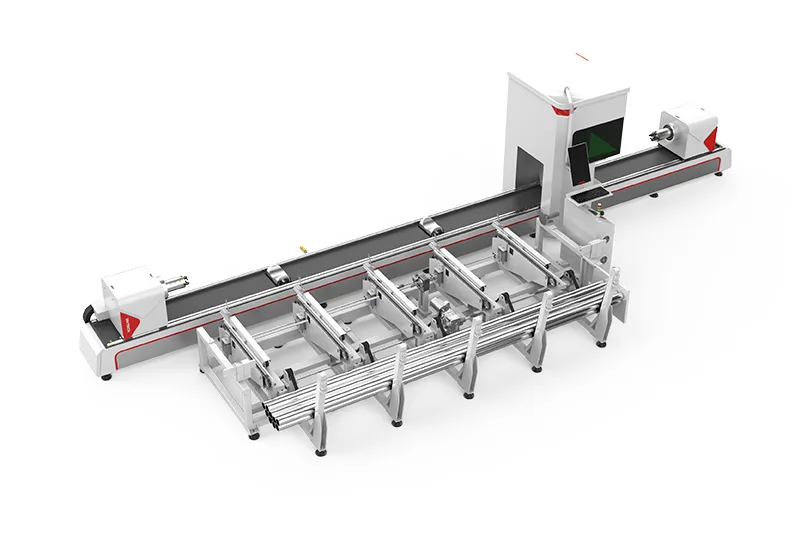

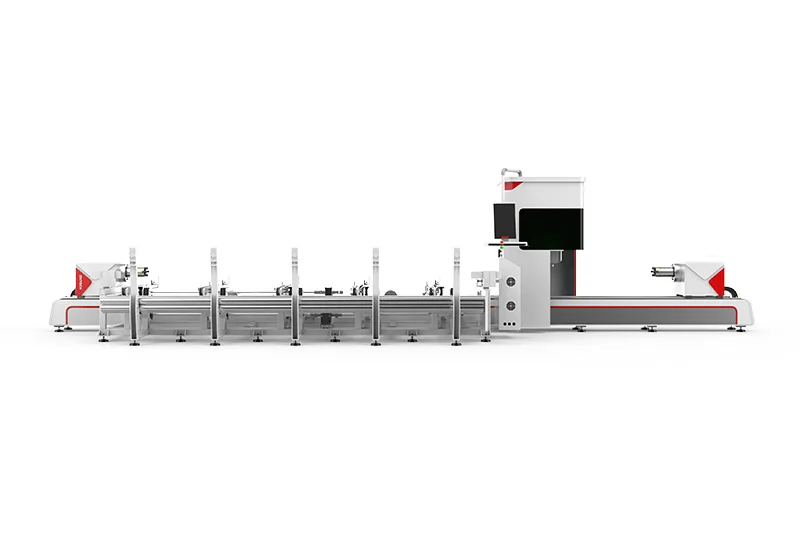

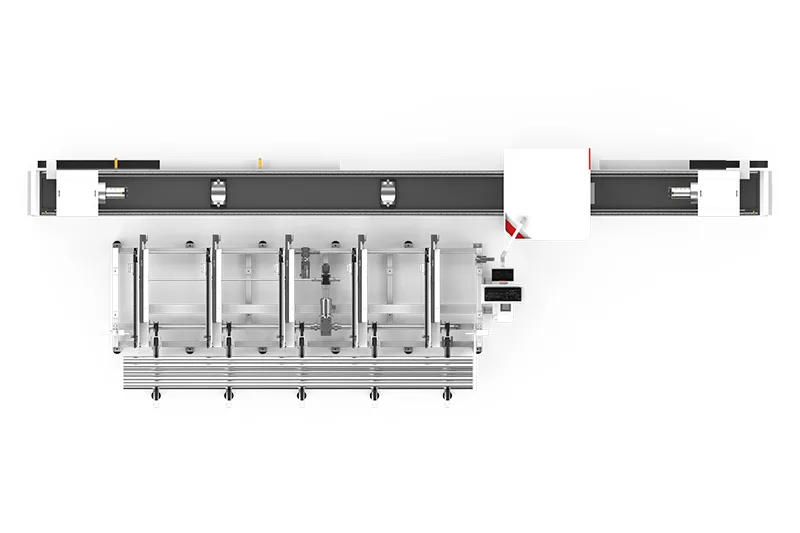

Máquina De Corte De Tubos a Laser Série TM Com Três Mandris E Sistema De Carga E Descarga Para Venda Em Curitiba, Brasil
Price:
$25,000.00 /Set
Price Range :
$45,000.00 – $65,000.00
Especificamente desenvolvida para o processamento em larga escala de tubos, esta máquina de corte apresenta uma eficiência de corte significativamente superior às tradicionais sistemas de laser, alcançando um salto na produtividade. Equipada com um sistema de alimentação totalmente automático, tanto tubos padrão quanto retangulares podem ser fornecidos continuamente sem necessidade de mão de obra, reduzindo drasticamente os custos humanos.
Para tubos de formas irregulares, são oferecidos modos de alimentação manual e semi-automática, proporcionando flexibilidade para atender às diversas necessidades de processamento. Seu excelente mecanismo de resposta rápida aos cantos otimiza ainda mais o processo de corte, garantindo que a peça possa ser descarregada automaticamente em diferentes áreas após a conclusão, melhorando a suavidade geral da operação.
- Modelo: TM6220/TM9220, TM6240/TM9240, TM6300/TM9300, TM6360/TM9360
- Comprimento máximo do tubo processável: 6,5 m/9,2 m
- Faixa de tamanho do tubo: tubo redondo: φ20-φ360 mm, tubo quadrado: φ20-φ245 mm, tubo retangular: diâmetro do círculo circunscrito ≤350 mm
Vídeo de máquina-ferramenta CNC a laser
O vídeo apresenta uma visão completa da Máquina de Corte de Tubos Metálicos de Série TM com Três Mandris, incluindo sua plataforma de operação precisa, laser eficiente, dispositivo de cabeça de laser preciso, bem como uma demonstração animada da função de alimentação automática, mostrando intuitivamente sua tecnologia avançada e desempenho excepcional.
Características
1.Construção Mecânica Sólida
Fabricada com soldagem meticulosa de aço carbono de alta qualidade, a estrutura da bancada é sólida e durável. Após tratamento de anelamento a 600°C, a máquina garante rigidez máxima, com mínimas deformações e vibrações, assegurando a máxima precisão de corte.
2.Mandril Pneumático Autocentrante de Alta Precisão
Conhecido por sua excelente precisão de aperto, resposta rápida e função de autocentragem, este mandril é capaz de suportar tubos pesados até 120 quilogramas, atendendo às necessidades de processamento de grandes cargas.
3.Sistema Inteligente de Alimentação e Carregamento Automático
O inovador design de carregamento e descarregamento alternado permite operações totalmente automatizadas, reduzindo drasticamente o tempo de troca de materiais e aumentando significativamente o ritmo e eficiência da produção.
4.Tecnologia de Autofoque Eficiente
Sem necessidade de intervenção humana, a velocidade de autofoque pode atingir 10 metros por minuto, com uma precisão de reposicionamento controlada em cerca de 50 micrômetros, garantindo que cada corte seja feito com precisão absoluta.
Parâmetros técnicos
| Modelo | TM6220/TM9220 | TM6240/TM9240 | TM6300/TM9300 | TM6360/TM9360 |
| Comprimento máx. do tubo | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m |
| Formato do tubo | Redondo/quadrado/retangular | Redondo/quadrado/retangular | Redondo/quadrado/retangular | Round/square/rectangular |
| Peso máx. do tubo | 100kg 16kg/m | 200kg 30kg/m | 200kg 30kg/m | 500kg 83kg/m |
| Precisão de posicionamento | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| Precisão de reposicionamento | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| Mandril | Três mandris pneumáticos | Três mandris pneumáticos | Três mandris pneumáticos | Three pneumatic chucks |
| Velocidade máx. de rotação do mandril | 130r/min | 130r/min | 130r/min | 130r/min |
| Potência do laser | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Laser | Várias opções | Várias opções | Várias opções | Multiple options |
| Faixa de fixação | Φ20-Φ220mm
□20 – □150mm |
Φ20-Φ240mm
□20 – □150mm |
Φ20-Φ300mm
□20 – □150mm |
Φ20-Φ360mm
□20 – □245mm |
Máquina de corte de tubos a laser série TM com três mandris e sistema de carga e descarga para venda em Curitiba, Brasil
Vantagens técnicas

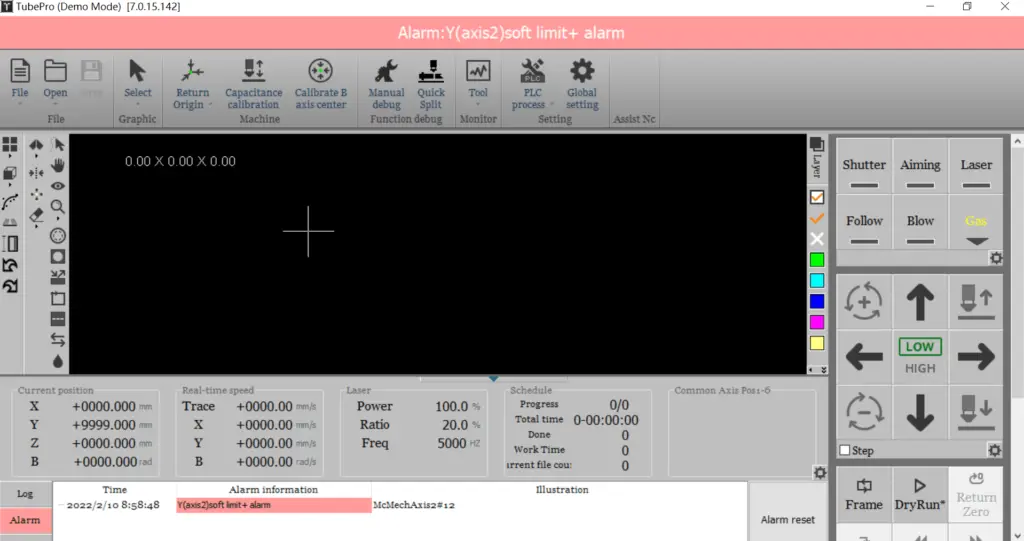

Software de corte de tubos TubePro
É um sistema profissional de corte de tubos
Ao carregar tubos pesados, a máquina precisa apenas de um operador. O carregamento e o descarregamento são realizados simultaneamente, sem paradas desnecessárias, e os tubos não colidem entre si para evitar deformações.
Lâminas de corte comuns:
Pode reduzir o desperdício e economizar custos de produção.
Processo de corte de cantos:
Os cantos não serão queimados e a qualidade da seção transversal é boa.
Três mandris pneumáticos totalmente automáticos
1) Abertura do mandril com um botão, centralização automática, reduzindo o tempo de espera para carga e descarga.
2) Grampo aberto pneumático: força de fixação grande e constante, tubos pesados não se soltam ou escorregam, garantindo precisão de corte.
3) Uma estrutura de suporte especial pode evitar a deformação do tubo, melhorar a precisão do corte e estender a vida útil do mandril.
Cabeça de laser de foco inteligente
Resfriamento:
Tanto a lente de colimação quanto o grupo de lentes de foco são acessórios de resfriamento. Além disso, o bico de fluxo de ar de resfriamento é adicionado, o que protege efetivamente o bico e a cerâmica e prolonga o tempo de trabalho.
Abertura de perseguição:
Através da abertura de 35 mm, a interferência da luz difusa é efetivamente reduzida.
Foco automático:
Sem interferência humana, a velocidade de foco pode atingir 10 m/min, e a repetibilidade é de cerca de 50 mícrons.
global customer visit & feedback
Australia
DXTECH technicians arrived at the Australian customer's factory to assist in the installation and training of the F series fiber laser cutting machine.
Kazakhstan
Kazakhstan customers visited DXTECH's factory in China and witnessed the precision and reliability of our laser cutting and bending machines.
Türkiye
DXTECH technical team went to the customer's factory in Türkiye to provide customers with personalized machine commissioning and support.
South Africa
South African customers visited the DXTECH factory, spoke highly of the high efficiency and high precision of the laser cutting machine, and decided to cooperate.
Serviço pós-venda global
A equipe de pós-venda da DXTECH foi ao Equador para depurar a máquina de corte a laser de chapa FP adquirida pelo cliente.
Os clientes tchecos compraram a máquina de corte a laser de fibra com mesa de troca de cobertura total SP e elogiaram a DXTECH.
A equipe de pós-venda da DXTECH foi à Bósnia e Herzegovina para ajudar os clientes a instalar e treinar a máquina de corte a laser de chapas e tubos ST.
GARANTIA E GARANTIA
Termos de garantia do produto DXTECH:
Responder ativamente às necessidades do cliente
- A equipe profissional de serviço pós-venda oferece serviços on-line e off-line multilíngues 24 horas por dia.
- Treinamento gratuito de orientação de instalação e manutenção de equipamentos.
- A DXTECH pode fornecer planejamento profissional de oficinas e soluções futuras de atualização de equipamentos.
aplicativo

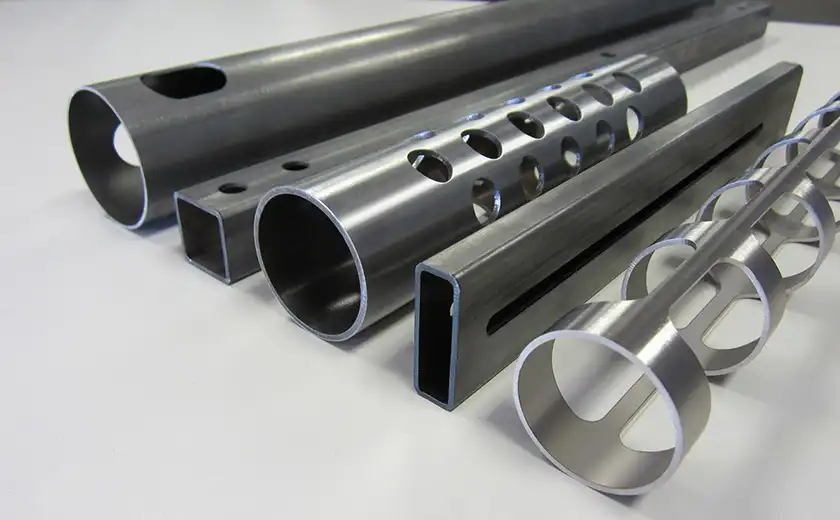

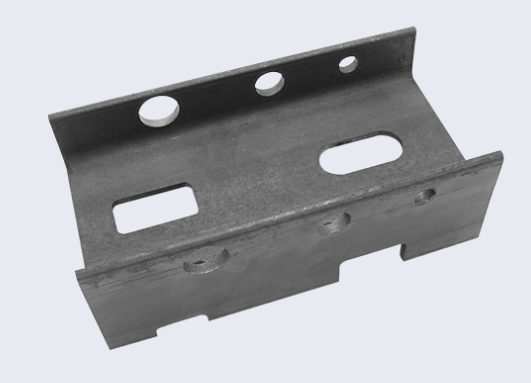

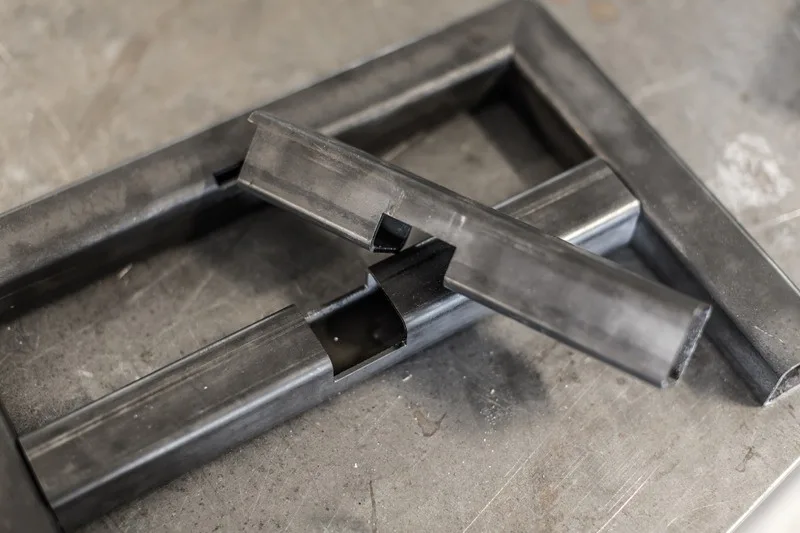

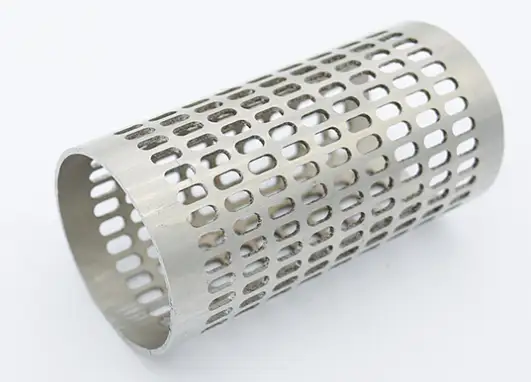

A Máquina de Corte de Tubos Metálicos de Série TM com Três Mandris, com suas vantagens combinadas de eficiência, precisão, estabilidade e flexibilidade, constitui-se em uma solução de corte a laser indispensável para diversos setores, como equipamentos esportivos, fabricação de móveis, peças automotivas, construção civil, petroquímica, entre outros. É capaz de lidar facilmente com tubos de formas circulares, quadradas, retangulares, elípticas, assim como tubos complexos e assimétricos em formas de L, H e U, atendendo às diversas necessidades de processamento.
