Venda da Máquina De Corte De Vigas Em H 3D, 5 Eixos, 12kw X3500 Em Natal, Brasil
Price:
$25,000.00 /Set
Price Range :

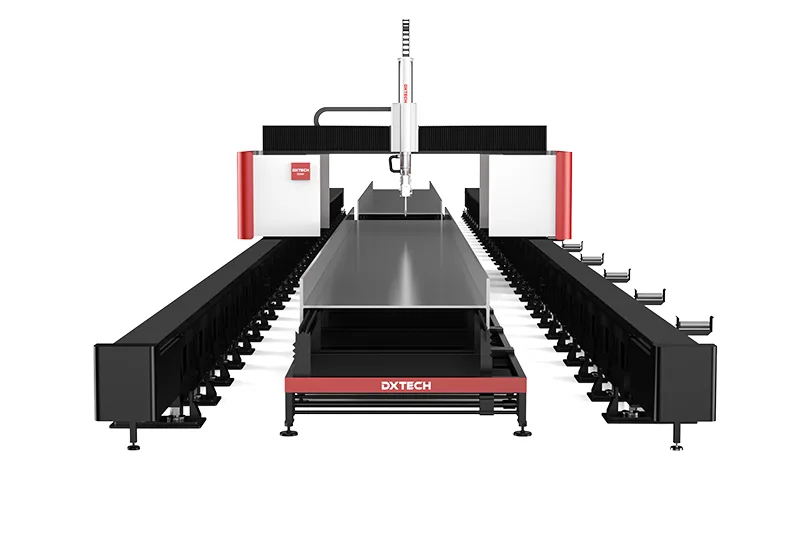

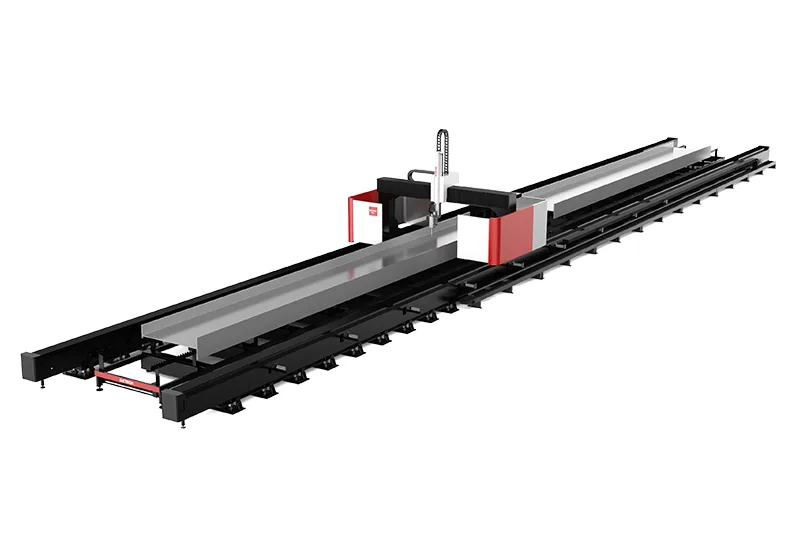

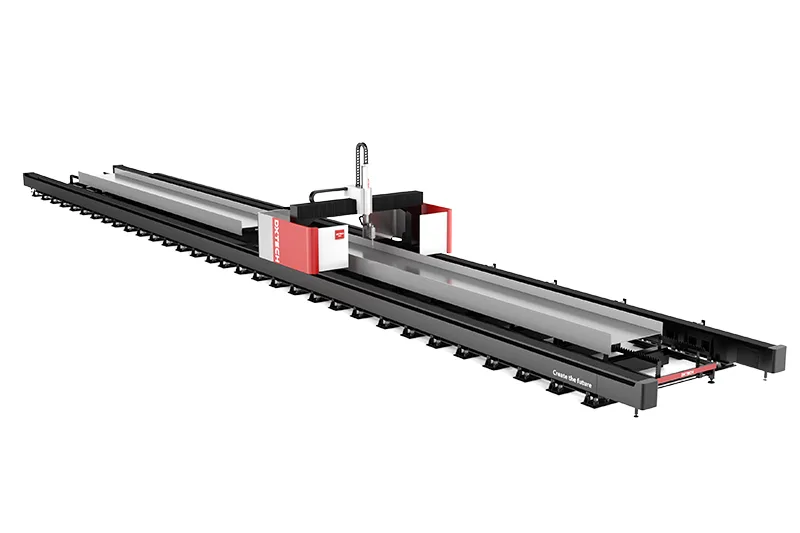

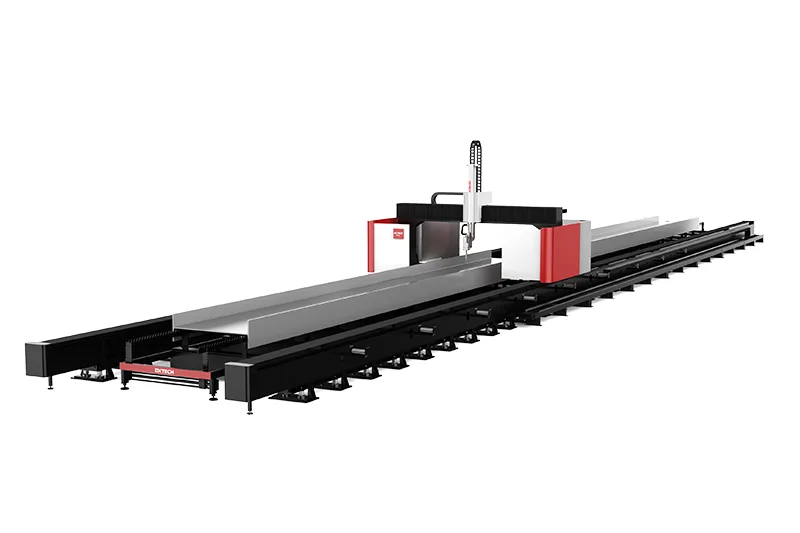

A máquina de corte a laser com feixe de aço em forma de H de cinco eixos 3D X3500 foi especialmente projetada para as necessidades de processamento de alta precisão e alta eficiência de perfis pesados, como aço em forma de H, canal de aço e viga I.
A máquina adota um design de estrutura de portal de última geração, que não apenas garante a máxima precisão no processo de processamento, mas também apresenta excelente desempenho no corte chanfrado de almas, placas de flange, cabeças de cunha e placas de furos de parafusos. produção de seções transversais variáveis complexas Para peças de aço, sua inovação supera a tecnologia tradicional de corte transversal, processamento de cascas e corte de serras, alcançando dupla economia de tempo e custo para os usuários.
Especificações do tubo de processamento:

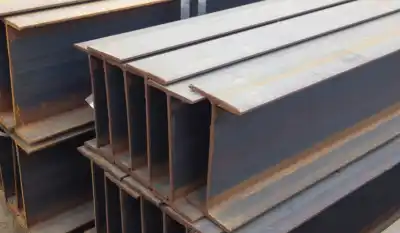

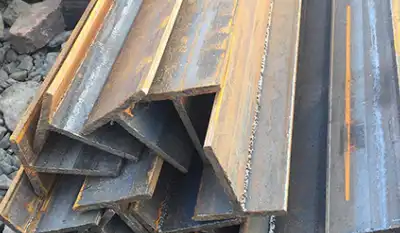

- Aço em forma de H (placa de asa) altura mínima 200mm
- Aço em forma de H (placa de asa) altura máxima 800mm
- Comprimento de processamento de aço em forma de H 12.000 mm, corte plano 2.500 * 12.000 mm
Vídeo de máquina-ferramenta CNC a laser
Demonstração de Capacidade de Corte: Este vídeo apresenta de forma completa a estrutura de bancada separada, o design em forma de pórtico e o impressionante desempenho do cabeçote de laser na corte em angulo oblíquo da máquina X3500. Equipada com um laser de fibra de alta potência de 12kw, esta máquina permite facilmente o corte fino de diversos perfis como vigas em H, canais e vigas em I, demonstrando uma precisão e eficiência de corte inigualáveis.
Características
1.Tecnologia de Corte Preciso
Suporta corte de chafrões em múltiplos angulos (90° esquerda/direita, 45° frente/trás), atendendo às necessidades de processamento complexo e elevando significativamente a qualidade do produto final.
2.Capacidade de Produção Elevada
A combinação exclusiva de sua estrutura em forma de pórtico e design de abertura dupla permite a sincronização de operações de processamento e carga/descarga, reduzindo consideravelmente o tempo de espera e aumentando a eficiência geral da produção.
3.Multifuncionalidade Integrada
Uma única máquina é capaz de realizar várias tarefas, como corte de cantos nas placas de núcleo e flange, fechamento de cunhas e corte de furos para parafusos, substituindo efetivamente máquinas de serrar, máquinas de fechamento, máquinas de corte de chafrões e outros equipamentos tradicionais, reduzindo significativamente os custos de investimento em equipamentos.
4.Otimize a utilização de materiais
O sistema numérico de controle integrado e o software CAD/CAM trabalham em conjunto para calcular e otimizar o uso de material, reduzindo desperdícios e aumentando a eficiência de utilização de recursos.
5.Sistema de segurança
A área de corte é totalmente equipada com dispositivos de proteção contra radiação de laser, garantindo a segurança dos operadores. A estrutura do equipamento é robusta, de alta capacidade de carga e excelente resistência a choques, garantindo um desempenho estável e duradouro.
6.Robustez e Durabilidade
O design separado da bancada de corte e da máquina-ferramenta distribui efetivamente o peso ao solo, aumentando a resistência ao choque e prolongando a vida útil do equipamento.
Parâmetros técnicos
| Modelo do dispositivo | X3500 |
| Vigor | 12kw |
| Cabeça de laser de fibra | tw2.1-0001 Cabeça de corte de tubo com viga I |
| Sistema de controle |
WISDOM WSD-E10 |
| Dimensões totais (comprimento × largura × altura) | 20000mm×5500mm×3200mm |
| Especificações do pipeline de processamento | Altura mínima do aço em forma de H (placa asa) 200mm Altura máxima do aço em forma de H (placa asa) 800mm Comprimento de processamento de aço em forma de H 12.000 mm, corte plano 2.500 * 12.000 mm |
| Deslocamento do eixo x | 3500mm |
| Curso do eixo Y | 16000mm |
| Curso do eixo Z | 900mm |
| Precisão de posicionamento dos eixos X, Y | ±0.25mm/m |
| Precisão de posicionamento repetida dos eixos X, Y | ±0.05mm |
| Velocidade máxima do eixo X/Y | 40m/min |
| Aceleração máxima | 0.4G |
| Número de fases | 3 |
| Tensão nominal da fonte de alimentação | 380V |
| Freqüência | 50Hz |
Venda da Máquina De Corte De Vigas Em H 3D, 5 Eixos, 12kw X3500 Em Natal, Brasil
Vantagens técnicas
Cabeça de corte tridimensional de cinco eixos
Cabeça de corte inteligente projetada para potência ultra-alta
Esta cabeça de corte inteligente foi especialmente desenvolvida para suportar equipamentos laser de ultra-alta potência de até 40KW. Integra o mais recente design de caminho óptico e lentes ópticas otimizadas para garantir transmissão eficiente e foco preciso do feixe de laser
A função de detecção de furos melhora a eficiência da produção
As funções de detecção de perfuração e monitoramento de processo podem efetivamente melhorar a eficiência da produção e o rendimento do produto, além de atender aos rigorosos requisitos de desempenho do corte de ar e nitrogênio de alta potência
Sistema de controle numérico tridimensional de cinco eixos WISDOM
Corte diversificado
Suporta uma variedade de tipos de corte chanfrado para atender a diversas necessidades
Tecnologia eficiente e estável
Bocal de alto rastreamento e rastreamento vetorial normal, garantindo corte preciso e estável
Otimização e Compensação Inteligente
Tecnologia de corte por detecção de placas, calibração visual RTCP e compensação em tempo real via scanner de contorno, melhorando a precisão e a qualidade do processamento
global customer visit & feedback
Australia
DXTECH technicians arrived at the Australian customer's factory to assist in the installation and training of the F series fiber laser cutting machine.
Kazakhstan
Kazakhstan customers visited DXTECH's factory in China and witnessed the precision and reliability of our laser cutting and bending machines.
Türkiye
DXTECH technical team went to the customer's factory in Türkiye to provide customers with personalized machine commissioning and support.
South Africa
South African customers visited the DXTECH factory, spoke highly of the high efficiency and high precision of the laser cutting machine, and decided to cooperate.
Serviço pós-venda global
A equipe de pós-venda da DXTECH foi ao Equador para depurar a máquina de corte a laser de chapa FP adquirida pelo cliente.
Os clientes tchecos compraram a máquina de corte a laser de fibra com mesa de troca de cobertura total SP e elogiaram a DXTECH.
A equipe de pós-venda da DXTECH foi à Bósnia e Herzegovina para ajudar os clientes a instalar e treinar a máquina de corte a laser de chapas e tubos ST.
GARANTIA E GARANTIA
Termos de garantia do produto DXTECH:
Responder ativamente às necessidades do cliente
- A equipe profissional de serviço pós-venda oferece serviços on-line e off-line multilíngues 24 horas por dia.
- Treinamento gratuito de orientação de instalação e manutenção de equipamentos.
- A DXTECH pode fornecer planejamento profissional de oficinas e soluções futuras de atualização de equipamentos.
aplicativo
A máquina de corte a laser com feixe de aço em forma de H de cinco eixos X3500 3D, com sua ampla aplicabilidade e excelente desempenho, tornou-se uma escolha ideal em engenharia de estrutura de aço, construção de pontes, fabricação de máquinas, construção naval, torres de energia, indústria petroquímica, transporte ferroviário e outros campos. O equipamento preferido para melhorar a eficiência da produção e garantir a precisão do processamento.
